স্বয়ংক্রিয় বক্স বন্ধ মেশিন

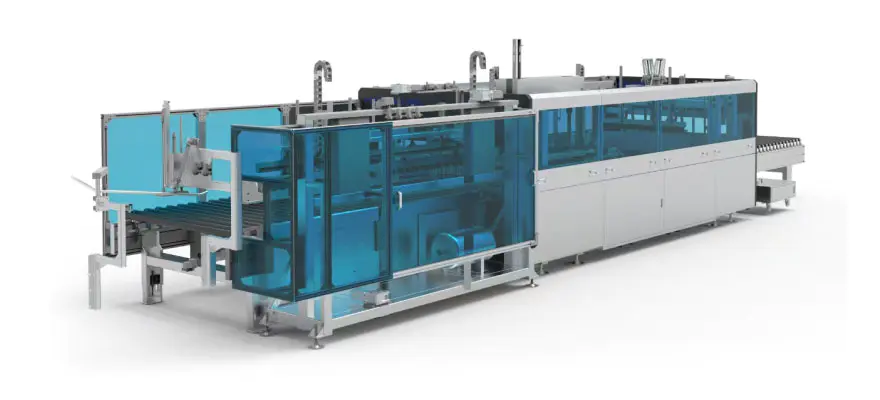

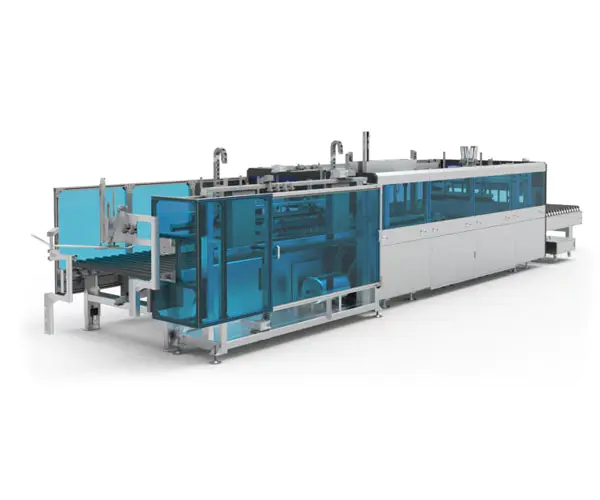

মেশিন ইমেজ

মেশিন স্পেসিফিকেশন

মাত্রা L*W*H(মিমি)	মেশিন স্ব-ওজন (কেজি)	পাওয়ার সাপ্লাই (কিলোওয়াট)	ভার বহন (কেজি)	কাজের উচ্চতা (মিমি)
10200*2200*2260	প্রায় 3200 কেজি	10.9	50	800±50

প্রসেসিং প্যারামিটার

শক্ত কাগজ প্রক্রিয়াকরণ দৈর্ঘ্য (মিমি)	শক্ত কাগজ প্রক্রিয়াকরণ প্রস্থ (মিমি)	শক্ত কাগজ প্রক্রিয়াকরণ উচ্চতা (মিমি)	সিল করার দক্ষতা (চক্র/মিনিট)	ঢেউতোলা কাগজের পুরুত্ব (মিমি)
300-2900	200-1200	(কাঠের প্যানেলের বেধ 18) 20-280	4-8	2.5-6

1. মূল উপাদান: ইভা দ্রুত শুকানোর গরম গলে আঠালো মেশিন; সার্ভো মোটর; গ্রহের হ্রাসকারী; লেজার রেঞ্জফাইন্ডার; সিঙ্ক্রোনাস বেল্ট; বালিশ ব্লক ভারবহন; পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর; কৃমি গিয়ার রিডিউসার;
2. কনভেয়িং রোলারগুলি আমদানি করা পিভিসি রাবার হাতা ব্যবহার করে, যা নমনীয় এবং টেকসই উভয়ই;
3. কেস সিলারের রৈখিক প্রক্রিয়া স্পষ্টতা রৈখিক গাইড দ্বারা পরিচালিত হয়, উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে;
4. clamps এবং আঠালো বন্দুক জন্য শক্তি উচ্চ-নির্ভুল সার্ভো মোটর দ্বারা উপলব্ধ করা হয়, যা নিয়ন্ত্রণ এবং সরঞ্জামের নির্ভুলতা উন্নত করা সহজ;
5. মেশিনটিকে একটি স্বতন্ত্র ইউনিট হিসাবে ব্যবহার করা যেতে পারে বা একটি কাস্টম হোম প্যাকেজিং লাইনের সাথে একত্রিত করা যেতে পারে, বহুমুখী এবং নমনীয় ব্যবহারের বিকল্পগুলি সরবরাহ করে।

1. ব্যবহার
A. এই স্বয়ংক্রিয় বক্স বন্ধ করার মেশিন উচ্চ-শেষের আসবাবপত্র প্যাকেজিং বাক্সগুলি সিল করার জন্য ব্যবহৃত হয়।
B. এই সরঞ্জামগুলি M/A-0410 এবং M/A-0419 মডেলগুলির কার্টন সিল করার জন্য ব্যবহৃত হয়।
C. শক্ত কাগজের নীচে প্রথমে আঠা দেওয়া হয়, তারপরে প্যাকেজ করা জিনিসগুলি এবং প্যাডিং উপকরণগুলি ভিতরে স্থাপন করা হয়, তারপরে মেশিন সিল করা হয়।

2. সাধারণ কাজের নীতি
পুরো সরঞ্জামটি পাঁচটি বিভাগে বিভক্ত: পরিমাপ মেশিন বিভাগ, ফিডিং বাফার মেশিন বিভাগ, টানেল সিলার বিভাগ, ট্রানজিশন মেশিন বিভাগ এবং পুশার সিলার বিভাগ।

A. অপারেশন চলাকালীন, প্যাকেজ করা কার্টন, ভিতরে ভরা আইটেম সহ, রেফারেন্স প্রান্ত বরাবর পরিমাপ মেশিন বিভাগ থেকে প্রবেশ করুন। প্রবেশদ্বারের প্রস্থ সেন্সর মোটামুটিভাবে শক্ত কাগজের প্রস্থ পরিমাপ করে। যখন শক্ত কাগজটি পরিমাপ যন্ত্রের অংশের শেষে পৌঁছায়, তখন এটি একটি বাফেল ডিভাইস দ্বারা বন্ধ করা হয়। সক্রিয় বাতা ডিভাইস তারপর সঠিকভাবে শক্ত কাগজের প্রস্থ পরিমাপ করে, এবং উচ্চ চাপ প্লেট ডিভাইস সঠিকভাবে শক্ত কাগজের উচ্চতা পরিমাপ করে। এর পরে, শক্ত কাগজটি পরিমাপ মেশিন বিভাগ থেকে ফিডিং বাফার মেশিন বিভাগের মাধ্যমে টানেল সিলার বিভাগের প্রবেশদ্বারে চলে যায়।

B. যখন শক্ত কাগজটি টানেল সিলার বিভাগে প্রবেশ করে, তখন প্রবেশদ্বারে থাকা আঠালো বন্দুকটি শক্ত কাগজের দৈর্ঘ্য বরাবর গরম গলিত আঠালো প্রয়োগ করে। এটি তারপরে সিলিং চ্যানেলের মধ্য দিয়ে যায়, যার মধ্যে একটি ভাঁজ রড সমাবেশ, প্রেসিং মেকানিজম, সাইড বেল্ট মেকানিজম এবং কাউন্টারওয়েট বেল্ট মেকানিজম থাকে- যা লম্বা সাইডের সিলিং সম্পন্ন করে।

C. শক্ত কাগজটি, এর লম্বা পাশ সিল করে, ট্রানজিশন মেশিন বিভাগে চলে যায় এবং পুশার সিলার বিভাগের প্রবেশদ্বারে সামনের ব্যাফেল ডিভাইস দ্বারা থামানো হয়। প্রথম সংক্ষিপ্ত দিকটি তারপরে স্প্রে করার ডিভাইস, ফ্রন্ট প্রেসিং প্লেট ডিভাইস এবং ফ্রন্ট সিলিং প্লেট ডিভাইস দ্বারা আঠালো এবং সিল করা হয়। প্রথম সংক্ষিপ্ত দিকটি সিল করার পরে, শক্ত কাগজটি পুশার সিলার বিভাগে প্রবেশ করে এবং পিছনে চলে যায়, যেখানে এটি পিছনের ব্যাফেল ডিভাইস দ্বারা থামানো হয়। দ্বিতীয় সংক্ষিপ্ত দিকটি তারপরে স্প্রে করার ডিভাইস, পিছনের প্রেসিং প্লেট ডিভাইস এবং পিছনের সিলিং প্লেট ডিভাইস দ্বারা আঠালো এবং সিল করা হয়। এই মুহুর্তে, শক্ত কাগজের সম্পূর্ণ সিলিং প্রক্রিয়া সম্পন্ন হয় এবং এটি পুশার সিলার বিভাগ থেকে রোল আউট হয়।

D. এই শক্ত কাগজ সিল করার পদ্ধতি, যা বাক্সের প্রস্থকে স্বীকৃতি দেয়, বাক্সের মাত্রা ইনপুট করার প্রয়োজন ছাড়াই খাওয়ানোর প্রক্রিয়া চলাকালীন কার্যকরভাবে বিভিন্ন আকারের কার্টন সিল করতে পারে।

E. একই মাত্রার সাথে কার্টনের ব্যাচ সিল করার জন্য, সরঞ্জামগুলি ব্যাচ মোডে স্যুইচ করতে পারে। প্রথম কার্টনের প্রস্থ পরিমাপ করার পরে এবং পুরো সিরিজে এই মান প্রয়োগ করার পরে, টানেল সিলার বিভাগ চ্যানেলের আকার সামঞ্জস্য করে এবং এটি অপরিবর্তিত রাখে, যার ফলে সিল করার দক্ষতা উন্নত হয়। সর্বোচ্চ হার প্রতি মিনিটে 8টি প্যাকেজ পর্যন্ত পৌঁছাতে পারে।

কার্যকরী কাঠামো

না.	আইটেম	বৈশিষ্ট্য
1	ফ্রন্ট সেকশন ফিডার	প্যাকেজগুলির ফিডিং ফাংশন অর্জন করুন, দ্রুত, নির্ভুলভাবে, এবং দক্ষতার সাথে প্যাকেজগুলি মনোনীত অবস্থানগুলিতে সরবরাহ করুন। মূল রশ্মি কার্বন ইস্পাত দিয়ে তৈরি এবং প্লাস্টিকের প্রলেপ দেওয়া হয়। প্যাকেজগুলি সঠিকভাবে সারিবদ্ধ হয়েছে তা নিশ্চিত করতে, প্যাকেজগুলিকে অবস্থানে নিয়ে যাওয়ার জন্য একটি নির্দিষ্ট নির্দেশিকা এবং প্রান্তিককরণ পদ্ধতি ব্যবহার করা হয়
2	উচ্চতা মাপার যন্ত্র	অ্যালুমিনিয়াম প্রেসিং ব্লকগুলি ইলেকট্রনিক স্কেল সেন্সর এবং বায়ুসংক্রান্ত সিলিন্ডারের মাধ্যমে প্যাকেজগুলির উচ্চতা পরিমাপ করার জন্য নিযুক্ত করা হয় এবং তারপরে ডেটা প্রেরণ করা হয়
3	আবরণ	সরঞ্জামের নান্দনিক আবেদন বৃদ্ধি করার পাশাপাশি একটি নির্দিষ্ট মাত্রার সুরক্ষা প্রদান করে, সামগ্রিক কাঠামো প্রাথমিকভাবে প্লাস্টিকের প্রলেপযুক্ত বাঁকানো কার্বন ইস্পাত প্লেট দিয়ে তৈরি। এটি বিশেষ অ্যালুমিনিয়াম প্রোফাইল এবং রাজকীয় নীল এক্রাইলিক প্যানেলগুলির সাথে আরও উন্নত করা হয়েছে।
4	তাক	মেশিন ফ্রেম ঢালাই আয়তক্ষেত্রাকার টিউব এবং ইস্পাত প্লেট দ্বারা গড়া হয়, নির্ভুল মেশিন দ্বারা অনুসরণ করা হয়. এটি উচ্চ সমাবেশ নির্ভুলতা এবং অপারেশনাল নির্ভুলতা নিশ্চিত করে, দীর্ঘ পরিষেবা জীবন এবং সরঞ্জামের ভাল স্থিতিশীলতার গ্যারান্টি দেয়
5	গ্রন্থি যন্ত্র	কার্যকরীভাবে শক্ত কাগজের উপরের কভারটি ধরে রাখে, পরবর্তী সিলিং প্রক্রিয়ার জন্য প্রস্তুতি নিচ্ছে।
6	সামনে এবং রিয়ার বিভ্রান্তি	প্যাকেজ পজিশনিং অর্জন করে। রৈখিক বিয়ারিং, ক্রোম-প্লেটেড শ্যাফ্টের সাথে একত্রে, রৈখিক নির্দেশিকা প্রদান করে। মাল্টি-স্টেজ নিউম্যাটিক সিলিন্ডারগুলি আলাদাভাবে নিয়ন্ত্রিত হয় এবং গ্লুইং সিস্টেমের সাথে একত্রে দুই-পর্যায়ের উচ্চতা সমন্বয় অর্জন করে। এটি আঠালো প্রক্রিয়ার গুণমান উভয়ই নিশ্চিত করে এবং সঠিক অবস্থানের জন্য প্যাকেজটিকে একটি নির্দিষ্ট অবস্থানে কার্যকরভাবে ধরে রাখে।
7	প্রস্থ পরিমাপ ডিভাইস	ট্রান্সমিশন সিস্টেমের স্থায়িত্ব নিশ্চিত করার জন্য অনুভূমিক পাওয়ার সিস্টেমটি রিডুসারের সাথে একযোগে উচ্চ-নির্ভুল মোটর নিয়োগ করে। এটি প্রাথমিকভাবে সিলিং ক্রিয়াটি সম্পূর্ণ করার জন্য শক্ত কাগজের উপরের ফ্ল্যাপগুলি ভাঁজ করার জন্য দায়ী। প্রক্রিয়াটি সরাসরি রৈখিক গতির জন্য রৈখিক গাইড ব্যবহার করে, বায়ুসংক্রান্ত সিলিন্ডার এবং একাধিক গতি নিয়ন্ত্রণ ভালভ দ্বারা সরবরাহ করা শক্তি সহ দ্রুত এবং স্থিতিশীল অপারেশন অর্জনের জন্য বায়ু সার্কিট নিয়ন্ত্রণ করে।
8	ডাবল সিলিন্ডার পুশিং প্লেট যান্ত্রিক অংশ	এটি প্রাথমিকভাবে সিলিং ক্রিয়াটি সম্পূর্ণ করার জন্য শক্ত কাগজের উপরের ফ্ল্যাপগুলি ভাঁজ করার জন্য দায়ী। প্রক্রিয়াটি সরাসরি রৈখিক গতির জন্য রৈখিক গাইড ব্যবহার করে, বায়ুসংক্রান্ত সিলিন্ডার দ্বারা চালিত এবং দ্রুত এবং স্থিতিশীল অপারেশন অর্জনের জন্য বায়ু সার্কিটে একাধিক গতি নিয়ন্ত্রণ ভালভ দ্বারা নিয়ন্ত্রিত।
9	গ্রন্থি প্রক্রিয়া	প্যাকেজটি সরানো থেকে রোধ করার জন্য শক্ত কাগজের উপরের কভারটি সুরক্ষিত করার জন্য এটি প্রধানত দায়ী। মেকানিজম সরাসরি রৈখিক গতির জন্য রৈখিক গাইড ব্যবহার করে এবং বায়ুসংক্রান্ত সিলিন্ডারের উদ্ভট নকশা প্যাকেজের আরও ভাল স্থিতিশীলতা প্রদান করে।
10	সংক্ষিপ্ত প্রান্ত আঠালো স্প্রে সিস্টেম	গাইড রেল রৈখিকভাবে পুরো প্রক্রিয়াটিকে সামনে এবং পিছনে গাইড করার জন্য দায়ী। একটি উচ্চ-নির্ভুল সার্ভো মোটর একটি স্থিতিশীল শক্তির উত্স সরবরাহ করে এবং একটি সুপরিচিত দেশীয় ব্র্যান্ডের প্ল্যানেটারি রিডুসার ব্যবহার আরও নির্ভরযোগ্য দীর্ঘমেয়াদী পাওয়ার আউটপুট নিশ্চিত করে। রৈখিক গাইড একটি উল্টানো অবস্থানে ইনস্টল করা হয় যাতে এটিকে আঠা দিয়ে স্প্রে করা না হয়, পরিষ্কার এবং স্থিতিশীল নির্দেশিকা নিশ্চিত করা যায়।
11	রিয়ার ডিসচার্জ মেশিন	প্যাকেজ ডিসচার্জের কার্যকারিতা অর্জন করতে, একটি দ্বৈত-পর্যায়ের পাওয়ার সিস্টেম দ্রুত, সঠিকভাবে এবং দক্ষতার সাথে প্যাকেজ সরবরাহ করতে ব্যবহৃত হয়। মূল রশ্মি কার্বন ইস্পাত দিয়ে তৈরি এবং প্লাস্টিকের প্রলেপ দেওয়া হয়।
12	আঠালো মেশিন সিস্টেম	ইভা দ্রুত শুকানোর গরম গলানো আঠালো মেশিন ক্রমাগত এবং বিরতিহীন আঠালো স্প্রে উভয়ই অর্জন করতে পারে। এটি সম্পূর্ণরূপে কার্যকরী, সেট আপ করা সহজ এবং কাজ করার জন্য সুবিধাজনক।
13	ডাউন প্রেসিং মেকানিজম	সার্ভো মোটর রিডুসারকে লিফট ঘোরাতে চালিত করে, সুনির্দিষ্ট উল্লম্ব অবস্থান অর্জন করে। বায়ুসংক্রান্ত সিলিন্ডারগুলি ওজন কমাতে এবং প্যাকেজটিকে কমপ্যাক্ট করতে স্থিতিশীল এবং মসৃণ এগিয়ে চলা নিশ্চিত করতে ব্যবহৃত হয়।
14	পার্শ্বীয় চাপ গ্রুপ	বায়ুসংক্রান্ত সিলিন্ডার এবং রৈখিক গাইডগুলি অবস্থানের জন্য ভিতরে এবং বাইরে চলে যায় এবং কার্ডবোর্ডে চাপ দেয়। টেফলন উপাদানটি আঠালো আটকানো থেকে বাধা দেয়, কার্ডবোর্ডের আরও ভাল সংকোচন নিশ্চিত করে।
15	পার্শ্ব সমর্থন সমাবেশ	সার্ভো মোটর রিডুসারকে গিয়ারগুলি ঘোরানোর জন্য চালিত করে, রৈখিক গাইডগুলি ট্রান্সমিশন প্রদান করে, সুনির্দিষ্ট পার্শ্ব অবস্থান অর্জন করে। পাশের প্রান্তিককরণ বিভাগটি সামঞ্জস্যপূর্ণ গতি নিশ্চিত করতে টেফলন রোলার ব্যবহার করে।
16	মধ্য বিভাগের sealing অংশ	মিডল সেকশন রোলার ট্রান্সমিশন একটি ডুয়াল-স্টেজ পাওয়ার সিস্টেম ব্যবহার করে, যা প্যাকেজ খাওয়ানোর দক্ষতা উন্নত করে এবং অপেক্ষার অবস্থানের দূরত্ব কমায়।
17	প্রাক ভাঁজ গঠন খাওয়ানো	ফিড প্রাক-ভাঁজ কাঠামো লিফটিং ফিক্সড সাপোর্ট, সার্ভো মোটর চালিত রিডুসার ড্রাইভ স্ক্রু নির্ভুলতা নিয়ন্ত্রণ উত্তোলন ব্যবহার করে; উপরের কভার এবং নিম্নচাপ ব্যবহার করে সার্ভো মোটর চালিত রিডুসার ড্রাইভ স্ক্রু নির্ভুলতা নিয়ন্ত্রণ উত্তোলন অবস্থান শক্ত কাগজের উচ্চতা অবস্থানে পৌঁছানোর জন্য; ভাঁজ প্রান্ত রোলার সার্ভো মোটর চালিত রিডুসার ড্রাইভ স্ক্রু নিয়ন্ত্রণ উত্তোলন সিলিন্ডার নিয়ন্ত্রণ ভাঁজ প্রান্ত রোলার নিম্ন চাপ অগ্রিম প্রাক ভাঁজ প্রান্ত জন্য কাগজ চামড়া দীর্ঘ প্রান্ত কাগজ চামড়া অর্জন, যাতে sealing বক্স আরো মসৃণ হয়;

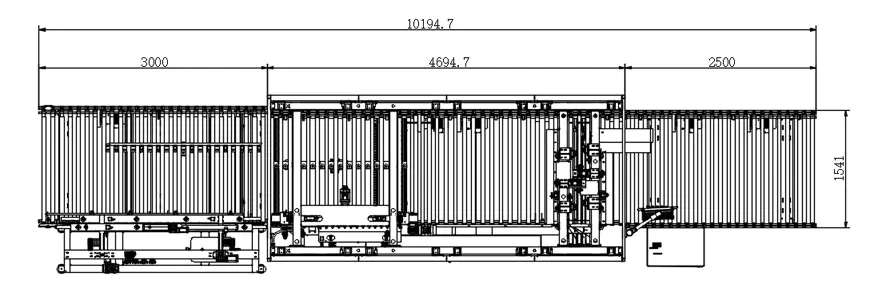

তিন-দর্শন অঙ্কন

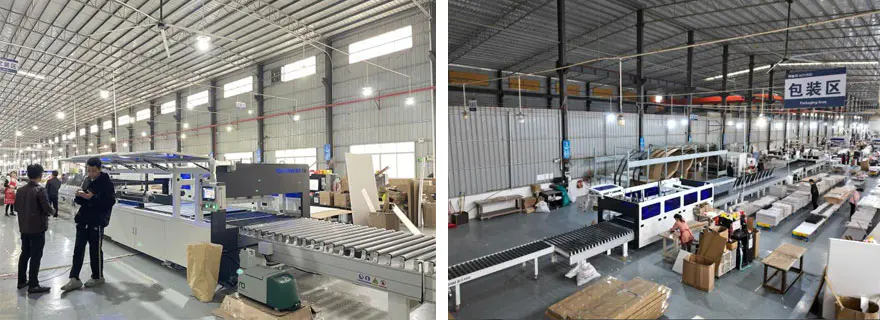

উত্পাদন প্রক্রিয়া মোডের পরিকল্পিত চিত্র

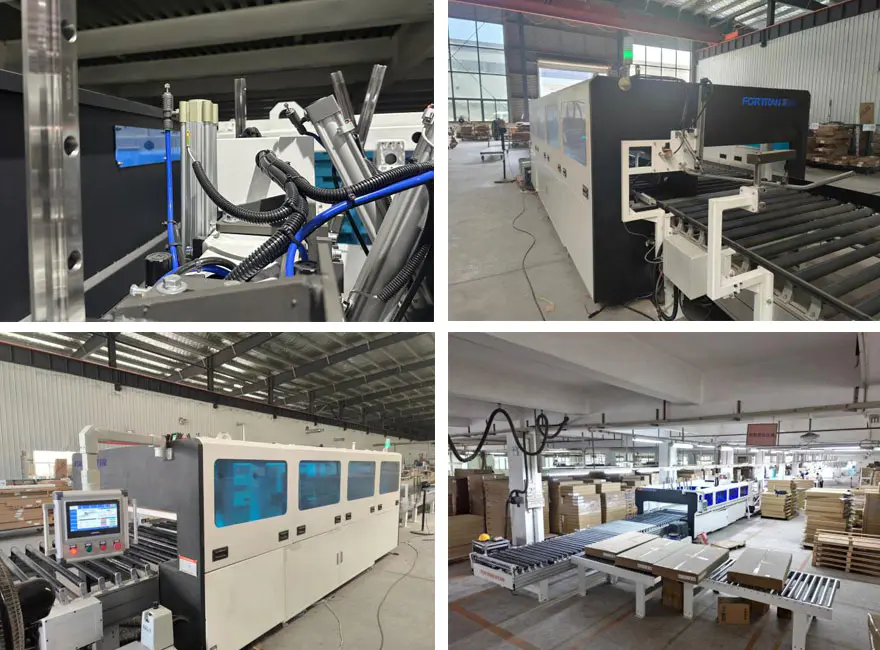

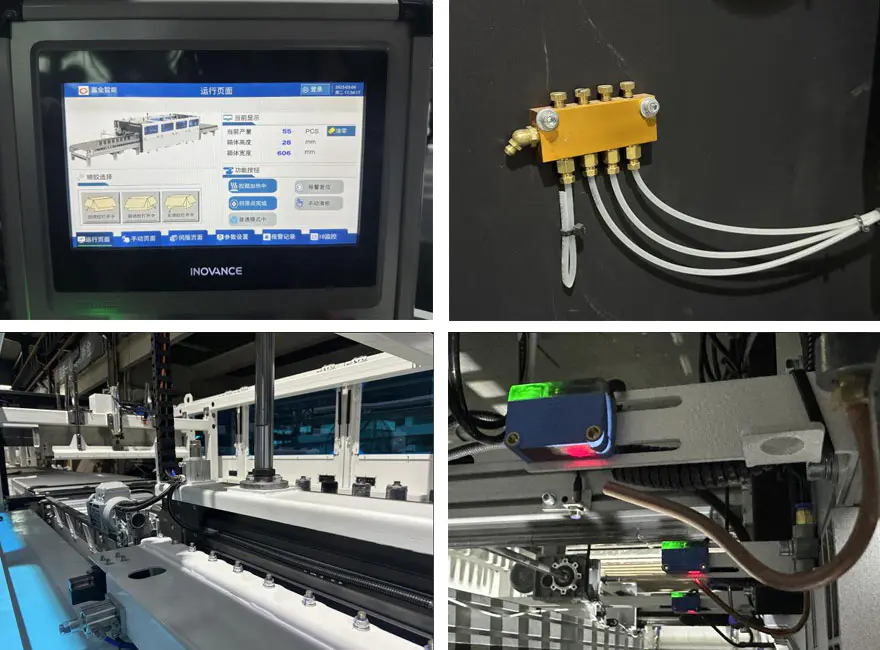

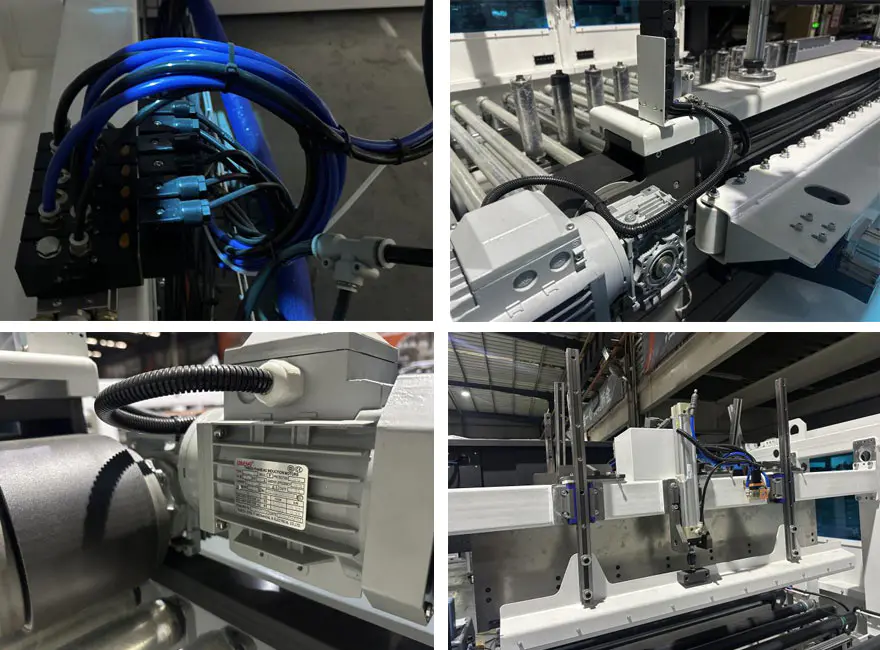

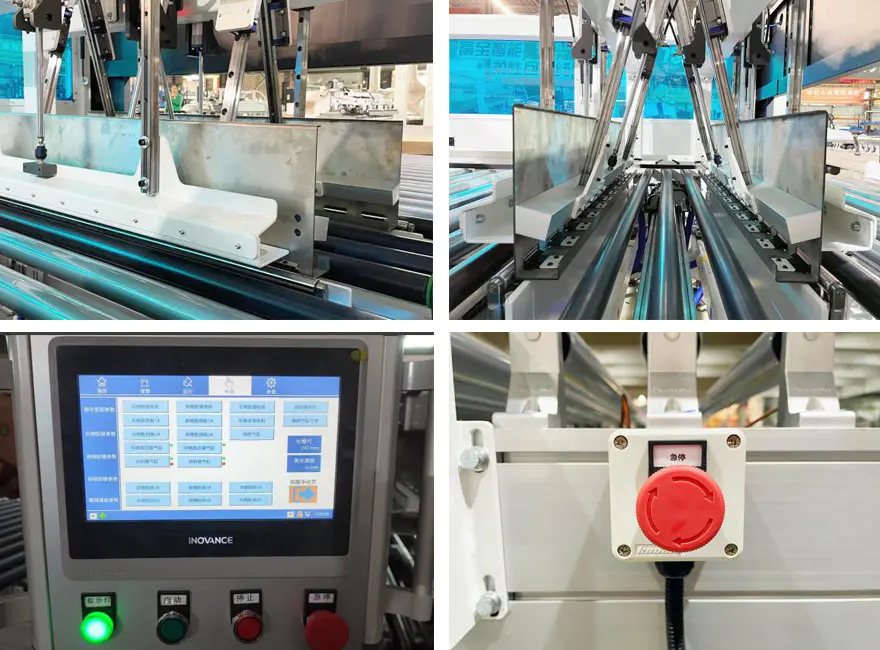

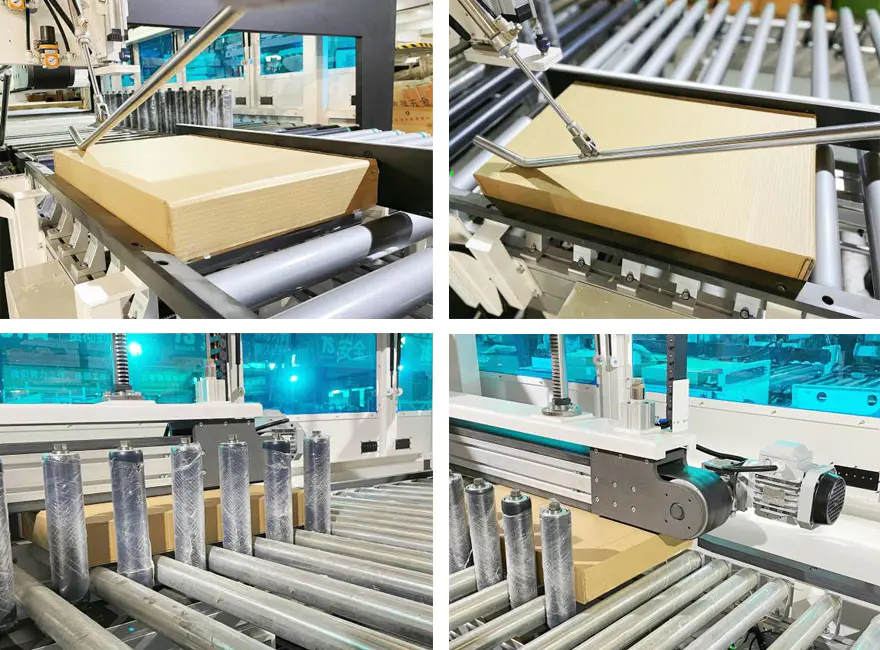

বিস্তারিত ছবি

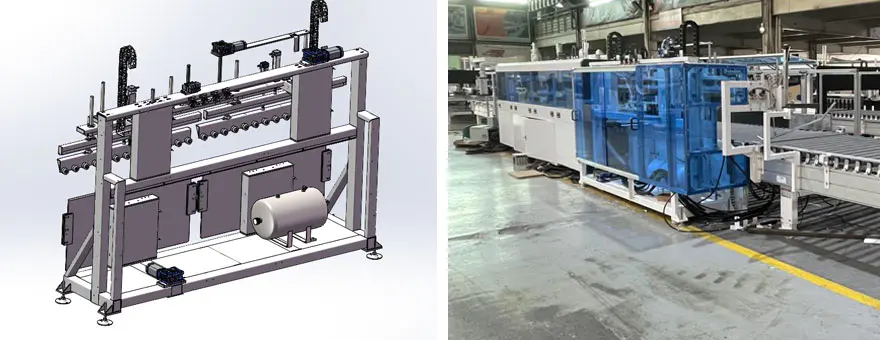

প্রাক ভাঁজ গঠন

পরিধানযোগ্য যন্ত্রাংশ এবং ভোগ্য সামগ্রীর তালিকা

1. পরিধানযোগ্য অংশ তালিকা

না.	আইটেম	স্পেসিফিকেশন	প্রস্তাবিত পরিমাণ	U8 নম্বর
1	PTEE রোলার	BZ-LFXJ-01-03-01-01	2
2	M16 ডাবল-এন্ডেড স্টাড	BZ-FXJ-G-015	2
3	টেফলন চাপ চাকা		4
4	বেল্ট টিপে (দ্বৈত-গাইড টাইপ)	95-L3990 (বেধ 3)	1
5	সাইড অ্যালাইনমেন্ট বেল্ট (ট্রিপল-গাইড টাইপ)	195-L3742 (বেধ 3)	1
6	স্ট্রিপ ইলাস্টিক বেল্ট	392*20*1.5	15
7	চাপ কমানোর ভালভ	GR20008F1	1
8	ইনলেট থ্রোটল ভালভ	PSL8-02A	1
9	ভাসমান যুগ্ম	F-M16X125F	4
10	সিলিন্ডার	SAI 50X350S	1
11	সিলিন্ডার	SAI50x300S	1
12	স্লাইডার	HGW30CC	1
13	রৈখিক ভারবহন মাউন্ট বন্ধনী	LHBBW20	1
14	ইস্পাত-কোর বিভক্ত সিঙ্ক্রোনাস বেল্ট	S8M-3984-25(খোলা)	1
15	স্লাইডার	HGH25CA	1
16	ইস্পাত-কোর বিজোড় সিঙ্ক্রোনাস বেল্ট	30-S8M-800	1
17	ইস্পাত-কোর বিজোড় সিঙ্ক্রোনাস বেল্ট	30-S8M-872	1
18	ম্যাগনেটিক সুইচ	HX-31R-2M	2
19	সোলেনয়েড ভালভ	4V210-08B	3
20	রাবার শক শোষক	SE-15 (নীল)	3
21	প্লাগ-ইন রিলে	RXM4LB2BD	1
22	রিলে বেস	RXZE1M4C	1
23	রিলে	RXT-F01	3
24	প্রক্সিমিটি সুইচ	IME08-02BPOZT0S	1

2. ভোগ্যপণ্যের তালিকা

না.	আইটেম	স্পেসিফিকেশন	প্রস্তাবিত পরিমাণ	U8 নম্বর
1	প্রধান ইউনিট ফিল্টার জাল	133272	1
2	গলা গ্যাসকেট	127028	6
3	স্প্রে বন্দুক ফিল্টার জাল	126150	3
4	AX অগ্রভাগ মডিউল	167400	6
5	24V সোলেনয়েড ভালভ	150236	6
6	অগ্রভাগ গ্যাসকেট	100368	12
7	ইস্পাত নালী গ্যাসকেট	107332	6
8	ডান-কোণ অগ্রভাগ 0.5 মিমি	130897	4
9	সুই	500661	1
10	পিস্টন পাম্প মেরামতের কিট	112757	1
11	AX অগ্রভাগ মেরামতের কিট	167414	6
12	ব্যাকফ্লো ভালভ কিট	163008	1
