স্বয়ংক্রিয় বক্স ভাঁজ মেশিন

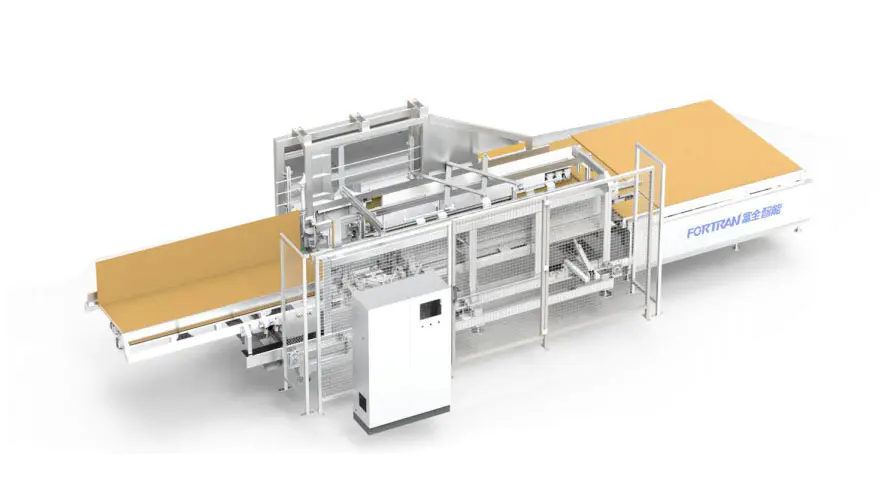

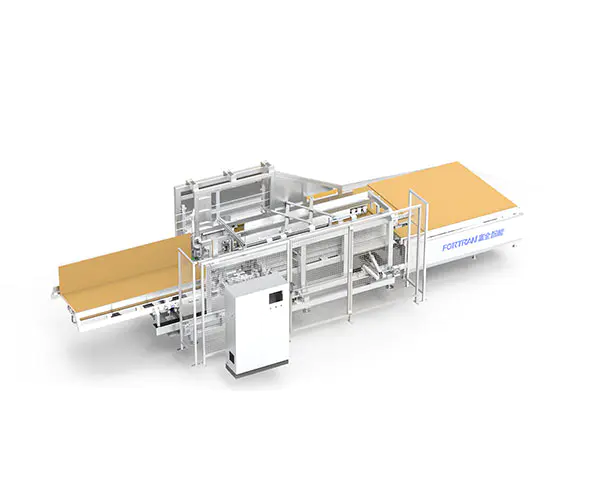

সামগ্রিক মেশিন ইমেজ

সরঞ্জাম পরামিতি

বাহ্যিক মাত্রা L*W*H(মিমি)	সরঞ্জামের স্ব-ওজন (কেজি)	পাওয়ার সাপ্লাই (কিলোওয়াট)	পরিবহণ লোড (কেজি)	কাজের উচ্চতা (মিমি)
9760*3550*2500	প্রায় 3700	4.5 কিলোওয়াট (গ্লুইং ইউনিট ব্যতীত)	50	830±40 (অনির্ধারিত। গ্রাহকের উপর নির্ভর করে

প্রক্রিয়াকরণের সুযোগ

শক্ত কাগজ প্রক্রিয়াকরণ পরিসীমা L (মিমি)	শক্ত কাগজ প্রক্রিয়াকরণ পরিসীমা W (mm)	শক্ত কাগজ প্রক্রিয়াকরণ পরিসীমা H（mm）	ভাঁজ দক্ষতা（বার/মিনিট）	ঢেউতোলা কাগজের বেধ (মিমি)
400-2800	320-900	40-250	5-7	2.5-6

1 মূল আনুষাঙ্গিক ব্র্যান্ড: সার্ভো মোটর--ইনোভেন্স; সিঙ্ক্রোনাস বেল্ট--গার্ডনার;সিট বিয়ারিং--টিআর;ফ্রিকোয়েন্সি কনভার্সন মোটর---ইনোভেন্স:
2 সামগ্রিক র্যাক পাইপটি গ্যান্ট্রি দ্বারা ঢালাই এবং প্রক্রিয়াজাত করা হয়, যা অত্যন্ত নির্ভুল, নির্ভরযোগ্য এবং টেকসই।
3 ভাঁজ বক্স মেশিনের রৈখিক প্রক্রিয়া নির্ভুল লিনিয়ার গাইড রেল দ্বারা পরিচালিত হয়, যা অত্যন্ত নির্ভরযোগ্য এবং টেকসই।
4 সাকশন কাপ ট্রান্সমিশন পেপার একটি উচ্চ-নির্ভুল সার্ভো মোটর গ্রহণ করে, যা নিয়ন্ত্রণ করা সহজ এবং সরঞ্জামের নির্ভুলতা উন্নত করতে পারে;

5 মেশিনটি একা বা কাস্টমাইজড প্যাকেজিং লাইনের সাথে একত্রে ব্যবহার করা যেতে পারে। ব্যবহারের উপায় পরিবর্তনযোগ্য এবং নমনীয়

1 ব্যবহার

A. এই স্বয়ংক্রিয় বক্স ফোল্ডিং মেশিনটি বাক্সে কার্টনে ব্যবহৃত হয়;
B. এই সরঞ্জামটি M/A-0410 মডেলের কার্টনের বাক্স তৈরি করতে ব্যবহৃত হয়;
C. প্রথমে, শক্ত কাগজটিকে বেঞ্চমার্ক করুন, সংশ্লিষ্ট ইনপুট আকার টিপুন এবং শুরু করুন, এবং স্বয়ংক্রিয়ভাবে একটি বাক্স তৈরি করতে সরঞ্জাম প্রবেশ করুন;

2 কাজের নীতির ওভারভিউ

সরঞ্জামের পুরো সেটটি পাঁচটি অংশে বিভক্ত: ফিডিং প্ল্যাটফর্ম মেকানিজম, প্রধান ফ্রেম মেকানিজম, ফিক্সড সাইড ফোল্ডিং মেকানিজম, মোবাইল সাইড ফোল্ডিং মেকানিজম এবং মিডিয়ান ট্রান্সমিশন প্রক্রিয়া:

A. কাজ করার সময়, অপারেশন স্ক্রীন ইনপুট ভাঁজ বাক্সের আকারের সাথে মিলে যায়; পজিশনিং প্রস্তুত হওয়ার পরে, কাগজের ত্বক সামনের বেঞ্চমার্ক এবং পাশের বেঞ্চমার্কের সাথে ইতিবাচক দিকে সারিবদ্ধ হওয়ার পরে, ভাঁজ বক্স মেশিন বিভাগের প্রবেশদ্বারে কাগজের ত্বককে শোষণ করতে স্বয়ংক্রিয়ভাবে সাকশন কাপ শুরু করতে সবুজ স্টার্ট বোতাম ডিভাইসটি টিপুন;

বি. সাকশন কাপ কাগজের ত্বককে ভাঁজ অংশে নিয়ে যায়, এবং স্থির প্রান্ত এবং চলমান দীর্ঘ প্রান্তটি ভাঁজ প্রান্তের প্রবেশের সাথে মিলে যায়, এবং তারপর স্বয়ংক্রিয়ভাবে নির্দিষ্ট আঠালো স্প্রে অবস্থানে আঠালো স্প্রে করে, এবং সামনের শেষ ভাঁজ অবস্থান একের পর এক সম্পন্ন হয়;

C. সামনের প্রান্তের ভাঁজ বাক্সটি নির্ধারিত অবস্থানে পৌঁছানোর পরে, সিলিন্ডারের নিম্নমুখী চাপ শক্ত হয়ে যাওয়ার পরে, সাকশন কাপটি অবিলম্বে নেমে যায় এবং মূলে ফিরে যায় এবং পিছনের সাকশন কাপটি কাগজের পিছনের প্রান্তের সাথে সংযুক্ত থাকে এবং এটির জন্য অপেক্ষা করে; স্থির পাশ এবং চলন্ত পাশ ভাঁজ প্রান্ত একই সময়ে কাজ করার পরে, ফ্লিপ গ্রুপ সমাপ্তির পরে পুনরায় সেট করা হয়; ব্যাক-এন্ড সাকশন কাপ কাগজের ত্বককে পিছনের ভাঁজ বাক্সের ছাঁচনির্মাণ অবস্থানে নিয়ে যায় এবং স্বয়ংক্রিয়ভাবে নির্ধারিত অবস্থানে আঠালো স্প্রে করে;

D. ব্যাক-এন্ড ভাঁজ বাক্স নির্ধারিত অবস্থানে পৌঁছানোর পরে, সিলিন্ডারের নিম্নমুখী চাপ শক্ত করার পরে: স্থির পাশ এবং চলন্ত পাশের ভাঁজ প্রান্তের একই সময়ে কাজ করার পরে, ফ্লিপিং গ্রুপটি সম্পন্ন হয় এবং পুনরায় সেট করা হয়: ডিসচার্জ মোটর অবিলম্বে ছাঁচনির্মাণ শক্ত কাগজটিকে প্রস্থানে পাঠায়;

3 কার্যকরী কাঠামো"

সিরিয়াল নম্বর	নাম	স্বতন্ত্র বৈশিষ্ট্য	মডেল

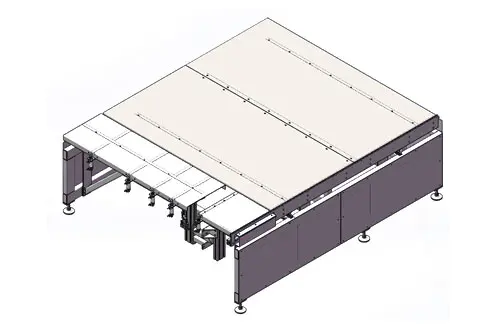

1	খাওয়ানোর টেবিল গঠন	সামনের উপাদান টেবিলটি ফ্ল্যাট বোর্ডের অবস্থানে অবস্থিত, এবং সিলিন্ডার উত্তোলন এবং অবস্থান পিন নিয়ন্ত্রণ করে; সাইড সার্ভো মোটর সঠিকভাবে কাগজের ত্বকের ফিডের প্রস্তুতির অবস্থান সনাক্ত করে;

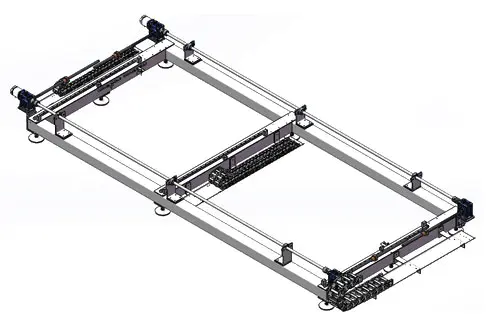

2	রাক বেস গঠন	মেইনফ্রেম র্যাকের বেস, সার্ভো লিঙ্কেজ কন্ট্রোল সার্ভো মোটর ড্রাইভ মোবাইল ফোল্ডিং মেকানিজম এবং মিডিয়ান ড্রাইভ মেকানিজম আরও সঠিক;

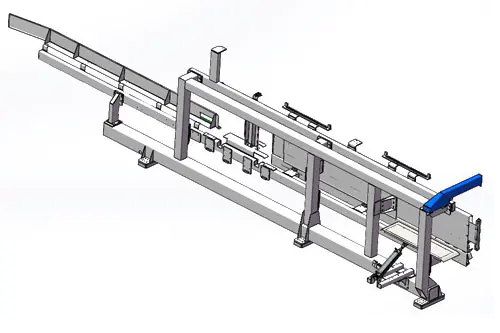

3	স্থির পাশ ভাঁজ আলনা সেট	ফিক্সড সাইড ফোল্ডিং ফ্রেম, শর্ট এজ সিলিন্ডার ভাঁজ, উভয় পাশে শীট মেটাল অক্জিলিয়ারী গাইড ফিড; র্যাক ওয়েল্ডিং গ্যান্ট্রি মেশিনিং; উচ্চ সমাবেশ নির্ভুলতা, উচ্চ অপারেশন নির্ভুলতা, দীর্ঘ পরিষেবা জীবন এবং সরঞ্জামের ভাল স্থিতিশীলতা নিশ্চিত করে;

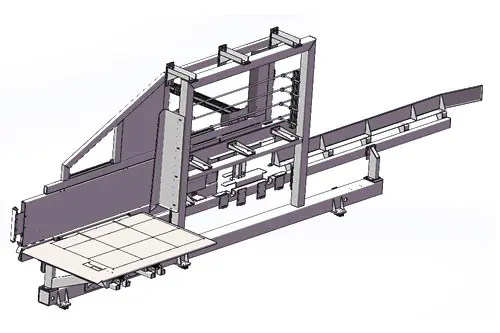

4	মোবাইল সাইড ফোল্ডিং র্যাক সেট	মুভিং সাইড ফোল্ডিং ফ্রেম, লং-সাইড সিলিন্ডার ফোল্ডিং, উভয় পাশে শীট মেটাল অক্জিলিয়ারী গাইড ফিডিং; র্যাক ওয়েল্ডিং গ্যান্ট্রি মেশিনিং; উচ্চ সমাবেশ নির্ভুলতা, উচ্চ অপারেশন নির্ভুলতা, দীর্ঘ পরিষেবা জীবন এবং সরঞ্জামের ভাল স্থিতিশীলতা নিশ্চিত করা;

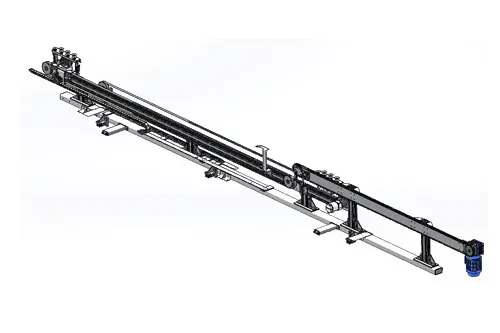

5	মিডিয়ান ড্রাইভ মেকানিজমের পাঁচটি অংশ	সার্ভো কন্ট্রোল ড্রাইভ, মধ্যম স্তন্যপান কাপ গ্রুপ কাগজ চামড়া আন্দোলন চালনা, স্রাব মোটর কাগজ চামড়া স্রাব ড্রাইভ চেইন ড্রাইভ;

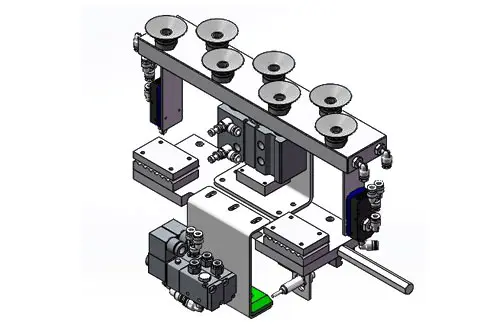

6	মিড-লেভেল সাকশন কাপ গ্রুপ	সার্ভো মোটরের বেল্টটি আন্দোলন চালায়, সিলিন্ডার বেড়ে যায় এবং কম হয় এবং সাকশন কাপ ভ্যাকুয়াম কাগজের ত্বকের সংক্রমণ, সঠিক অপারেশন এবং অবস্থান শোষণ করে;

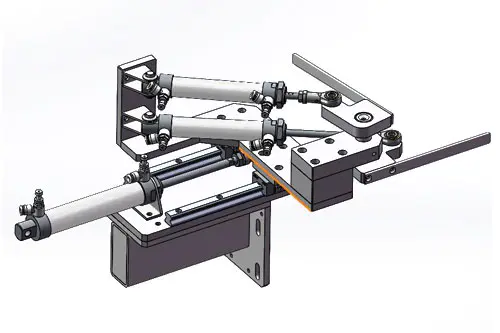

7	ভাঁজ সম্প্রসারণ গ্রুপ	সামনে এবং পিছনের সিলিন্ডার সম্প্রসারণ গাইড রেলের সাথে পিছনে এবং পিছনে সরানোর জন্য সহযোগিতা করে এবং গ্রুপিং সিলিন্ডার সুইং আর্ম মেকানিজম বিভিন্ন স্পেসিফিকেশন এবং আকারের ভাঁজ উপলব্ধি করে;

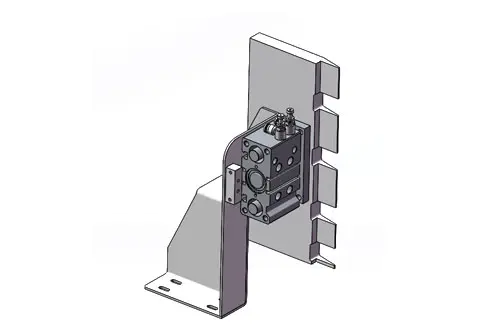

8	প্রেস প্লেট গ্রুপ	সিলিন্ডারটি আগে এবং পরে প্রসারিত হয় এবং কানের বাঁকের উপর কাজ করে বাক্সটিকে একটি সমকোণে সোজা করে;

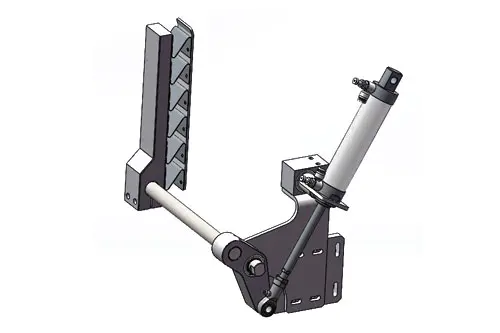

9	পাশ কাটিয়ে দল	এটি প্রধানত শক্ত কাগজের সামনের এবং পিছনের প্রান্তগুলিকে উপরের দিকে চাপানোর জন্য দায়ী, এবং সিলিন্ডার টেলিস্কোপিক ট্রান্সমিশন সুইং আর্মকে চালিত করে, যাতে গরম গলিত আঠালো দৃঢ়ভাবে এবং স্থিতিশীল হয়;

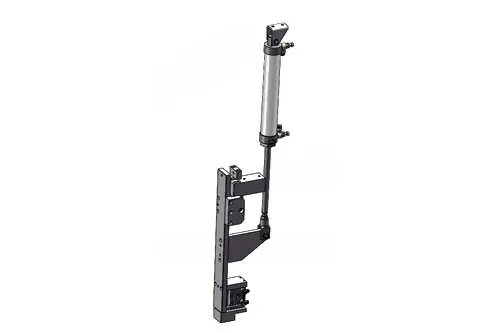

10	সুইং আর্ম কান সীট গ্রুপ	সিলিন্ডার ড্রাইভ সম্প্রসারণ সুইং আর্ম ড্রাইভ. সুইং আর্মটি একটি ডান কোণে অবস্থান করার পরে, নিম্ন চাপের সিলিন্ডারটি কাগজের ত্বককে আটকে দেয়, এটিকে দৃঢ় এবং স্থিতিশীল করতে সাইড-টার্নিং গ্রুপ কম্প্রেশন গরম গলানো আঠালো পেস্ট দিয়ে;

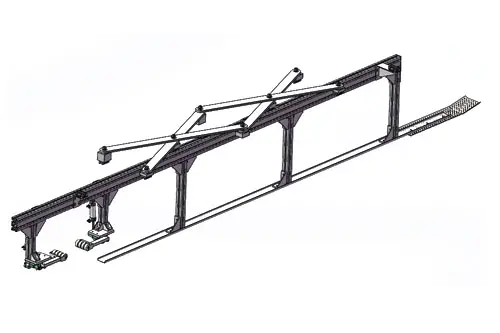

11	মিড-লেভেল অক্জিলিয়ারী এজ প্রেসিং গ্রুপ	লম্বা সুইং আর্মটি শক্ত কাগজের মাঝখানে সম্পূর্ণ স্বয়ংক্রিয় মধ্যম অবস্থান অর্জন করতে গাইড রেলের সাথে সহযোগিতা করে; সামনের ব্লক উপাদান নিম্ন সাকশন কাপ গ্রুপকে কাগজের ত্বক শোষণ করতে সহায়তা করে; পিছনের প্রান্তটি সামনের এবং পিছনের সিলিন্ডারের দুটি গ্রুপে বিভক্ত হয় যাতে সুইং আর্মটির সামনে এবং পিছনে নিয়ন্ত্রণ করতে সহায়তা করে যাতে কাগজের স্কিন প্রশস্ত হওয়া থেকে কাগজের প্রান্তকে খুব বেশি সমস্যা হতে না পারে; ছাঁচনির্মাণ
12	আঠালো মেশিন সিস্টেম	আঠালো মেশিন সিস্টেমে, আমরা লে বেইডের বিশুদ্ধ আমদানিকৃত আনুষাঙ্গিকগুলির একটি সম্পূর্ণ সেট ব্যবহার করি, যা ক্রমাগত আঠালো স্প্রে করা, সম্পূর্ণ ফাংশন, সহজ সেটিং এবং সুবিধাজনক অপারেশন উপলব্ধি করতে পারে;

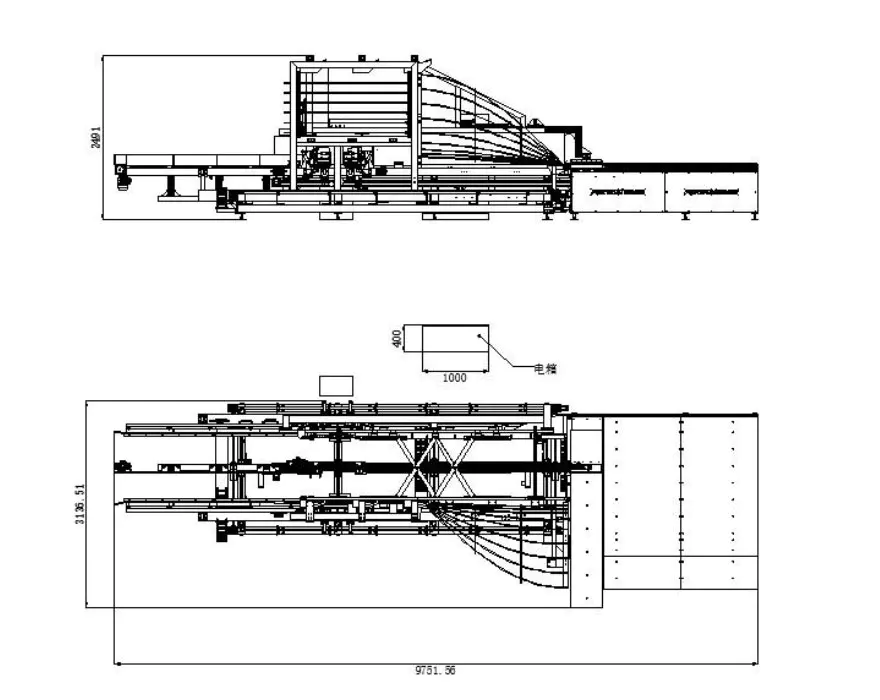

তিনটি ভিউ (অনির্ধারিত কারণ প্যারামিটার অনুযায়ী আকার পরিবর্তন হয়)

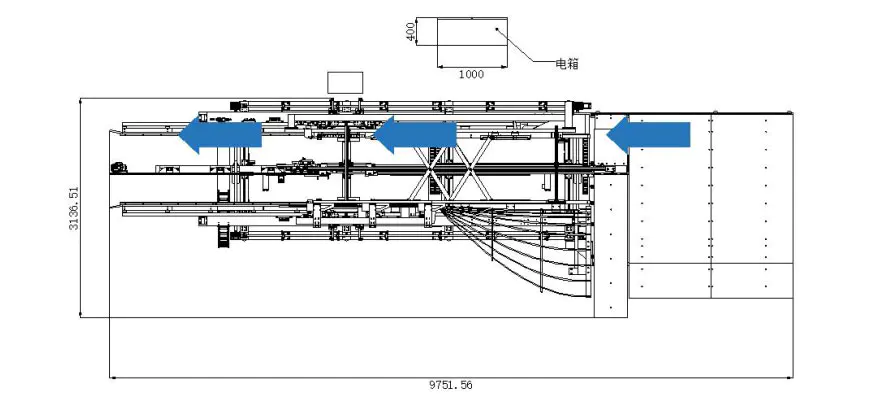

উত্পাদন প্রক্রিয়া মোডের পরিকল্পিত চিত্র (অনির্ধারিত কারণ আকার পরামিতি অনুযায়ী পরিবর্তন)
