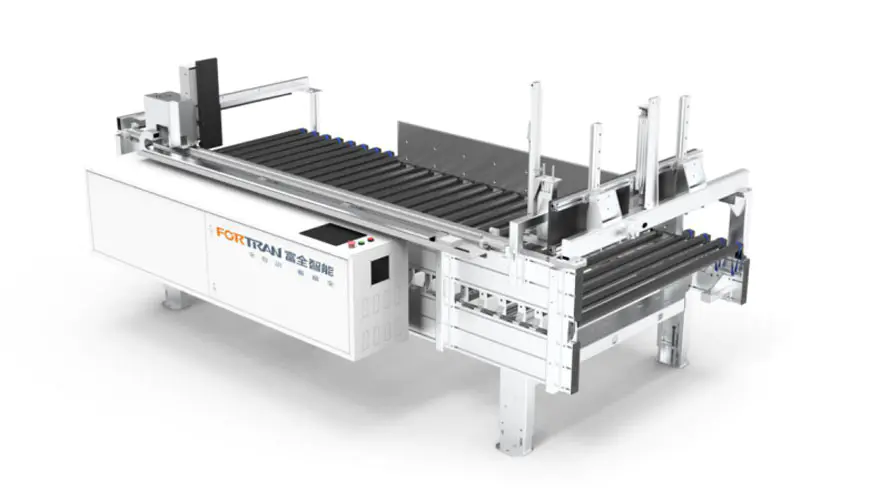

ইন্টিগ্রেটেড ইন্টেলিজেন্ট মেজারিং স্টেশন

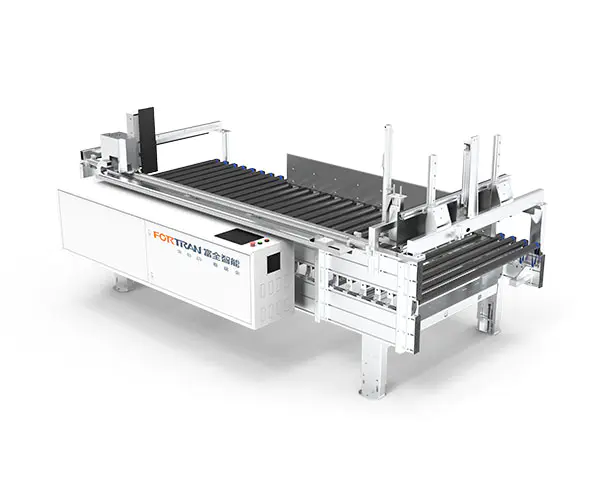

সামগ্রিক মেশিন ইমেজ

সরঞ্জাম পরামিতি

সামগ্রিক মাত্রাL*W*H(মিমি)	সরঞ্জাম ওজন (কেজি)	লোড ক্ষমতা পরিমাপ (কেজি/㎡)	মোট শক্তি (kW)	পরিমাপ নির্ভুলতা (মিমি)	ওয়ার্কবেঞ্চ উচ্চতা (মিমি)
3500*1960*1800	800	50	2.25	±0.5	800±50

পরিমাপ পরামিতি

বোর্ডের দৈর্ঘ্য প্রসেসিং রেঞ্জ L (mm)	বোর্ড প্রস্থ প্রক্রিয়াকরণ পরিসীমা W（mm）	বোর্ড পুরুত্ব প্রক্রিয়াকরণ পরিসীমা H（mm）	পরিমাপ দক্ষতা (সময়/মিনিট)	পরিবহণের গতি (মি/মিনিট)
350-2800	200-1200	18-250	4-6	0-35 (ফ্রিকোয়েন্সি রূপান্তর সামঞ্জস্যযোগ্য)

1. ফুট কাটা এবং লেজার দ্বারা drilled, সুনির্দিষ্ট গর্ত অবস্থান নিশ্চিত করা হয়. এগুলি সঠিক কোণগুলির জন্য একটি CNC নমন মেশিন দ্বারা বাঁকানো হয়।
2. পা সমতল পৃষ্ঠের সাথে ঠান্ডা-ঘূর্ণিত আচারযুক্ত ইস্পাত প্লেট দিয়ে তৈরি। শট ব্লাস্টিং এবং স্যান্ডব্লাস্টিংয়ের পরে, তারা শক্তিশালী জারা প্রতিরোধের জন্য স্প্রে-লেপা হয়।
3. পা চলমান সামঞ্জস্যযোগ্য ফুট কাপ গ্রহণ, স্থল সমতলতা শক্তিশালী অভিযোজন ক্ষমতা প্রস্তাব.
4. হট-ডিপ গ্যালভানাইজড রোলারগুলি ইতালীয় আমদানি করা পায়ের পাতার মোজাবিশেষ দ্বারা আচ্ছাদিত, কার্যকরভাবে ঘর্ষণ এবং অক্ষত ওয়ার্কপিস পৃষ্ঠতল নিশ্চিত করার কারণে ওয়ার্কপিসের পৃষ্ঠের স্ক্র্যাচগুলি প্রতিরোধ করে।
5. ইলাস্টিক বেল্ট ড্রাইভ অপারেশন সময় কম শব্দ উত্পাদন. ইলাস্টিক বেল্ট উচ্চ দৃঢ়তা এবং একটি দীর্ঘ সেবা জীবন আছে.
6. উভয় স্টপার এবং ব্যাকিং প্লেট কমপ্যাক্ট ল্যামিনেট দিয়ে তৈরি, এবং সমর্থনকারী প্লেটগুলি মসৃণ PE প্লেট দিয়ে তৈরি, যার ফলে ঘর্ষণ প্রতিরোধ ক্ষমতা কম।
7. সমন্বিত দৈর্ঘ্য এবং প্রস্থ পরিমাপ নকশা মেঝে স্থান হ্রাস.
8. স্বয়ংক্রিয় নিয়ন্ত্রণ উচ্চ নির্ভুলতা, উচ্চ দক্ষতা, এবং কম ব্যর্থতার হার সহ পরিমাপ সক্ষম করে।

9.যান্ত্রিক পজিশনিং ডিভাইসের গাইড রেল হাইউইন গাইড রেল গ্রহণ করে, উচ্চ নির্ভুলতা, কম কম্পন এবং দীর্ঘ সেবা জীবন সমন্বিত। ট্রান্সমিশন দ্রুত গতি এবং উচ্চ নির্ভুলতার জন্য গিয়ার এবং র্যাক ব্যবহার করে। অবস্থান নির্ভুলতা, দক্ষতা, গতি, উচ্চ টর্ক এবং ছোট আকার নিশ্চিত করে একটি সার্ভো মোটর গ্রহণ করে।

সমন্বিত বুদ্ধিমান পরিমাপ স্টেশনটি মূলত প্যাকেজিংয়ের আগে বোর্ডের প্রতিটি প্যাকেজের স্ট্যাকিং দৈর্ঘ্য, প্রস্থ এবং বেধ পরিমাপ করতে ব্যবহৃত হয়। এটি দ্রুত গতি, ছোট মেঝে স্থান এবং উচ্চ দক্ষতা সহ প্রথমে দৈর্ঘ্য, তারপর প্রস্থ এবং অবশেষে উচ্চতা পরিমাপ করে। এটি একটি প্রশস্ত এবং পুরু অ্যালুমিনিয়াম প্রোফাইল ফ্রেম গ্রহণ করে, যা মার্জিত এবং চমৎকার স্থায়িত্ব রয়েছে।

সিরিয়াল নম্বর	নাম	বৈশিষ্ট্য	মডিউল

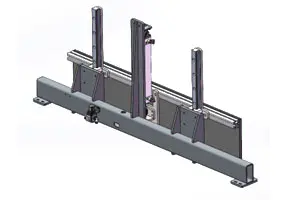

1	দৈর্ঘ্য-পরিমাপ চলমান মরীচি সমাবেশ	একটি উচ্চ-নির্ভুল সার্ভো মোটর একটি প্ল্যানেটারি রিডুসারের মাধ্যমে শক্তি প্রেরণ করে, উচ্চ টর্ক, কম শব্দ এবং স্থিতিশীল শক্তি প্রদান করে। সমগ্র প্রক্রিয়ার দ্রুত গতিবিধি উপলব্ধি করার জন্য একটি সিঙ্ক্রোনাস শ্যাফ্ট এবং গিয়ারের মাধ্যমে শক্তি প্রেরণ করা হয়, যার ফলে দক্ষতা উন্নত হয়।

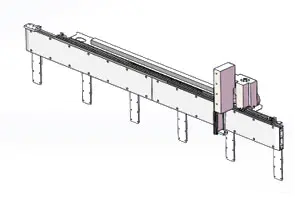

2	দৈর্ঘ্য-পরিমাপ স্থির প্লেট সমাবেশ	এই শেষ পরিমাপ রেফারেন্স প্লেট হিসাবে কাজ করে। বাফেলটি উল্লম্ব উত্তোলনের জন্য একটি এয়ার সিলিন্ডার দ্বারা চালিত এবং হিউইন নির্ভুল গাইড রেলের সাহায্যে দ্রুত এবং স্থিতিশীল রৈখিক চলাচল অর্জন করে।

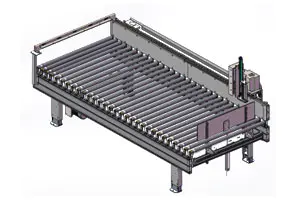

3	বেলন পরিবাহক ফ্রেম পরিমাপ	রোলারগুলি মসৃণ এবং উজ্জ্বল পৃষ্ঠ এবং উচ্চ ঘর্ষণ সহ ইতালীয় আমদানি করা রাবার-আচ্ছাদিত রোলারগুলি গ্রহণ করে, প্যাকেজগুলির একেবারে স্থিতিশীল পৌঁছে দেওয়া নিশ্চিত করে এবং স্লাইডিং ঘর্ষণের সম্ভাবনাকে ব্যাপকভাবে হ্রাস করে। সামগ্রিক চেহারা এবং ফ্রেমের দৃঢ়তা নিশ্চিত করতে তারা শট ব্লাস্টিং এবং স্প্রে আবরণের শিকার হয়।

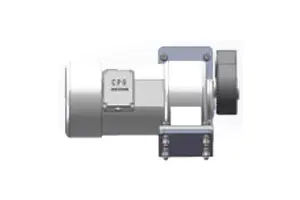

4	বেলন মোটর সমাবেশ	স্থায়িত্বের জন্য আমদানি করা গিয়ারড মোটর ব্যবহার করে। সিঙ্ক্রোনাস পুলি এবং সিঙ্ক্রোনাস বেল্টের মাধ্যমে শক্তি স্থিতিশীলভাবে রোলারগুলিতে প্রেরণ করা হয়।

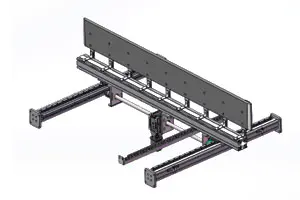

5	প্রস্থ-পরিমাপ বিভাগ পরিমাপ শক্তি প্রক্রিয়া	অনুভূমিক পাওয়ার সিস্টেমটি ট্রান্সমিশন সিস্টেমের স্থায়িত্ব নিশ্চিত করতে একটি নির্ভুলতা হ্রাসকারীর সাথে মিলিত একটি উচ্চ-নির্ভুল সার্ভো মোটর গ্রহণ করে।

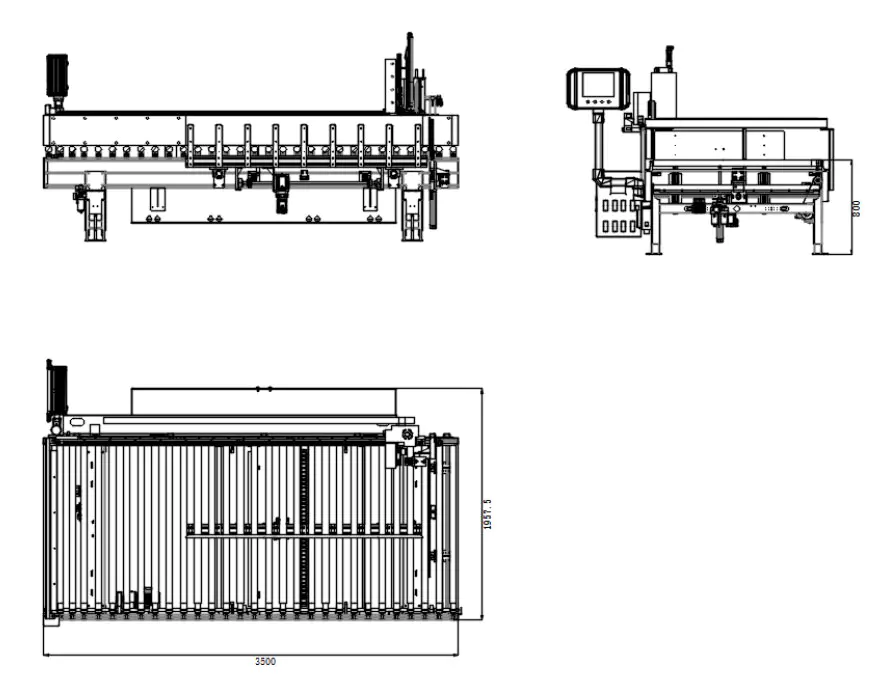

তিন-দর্শন অঙ্কন
