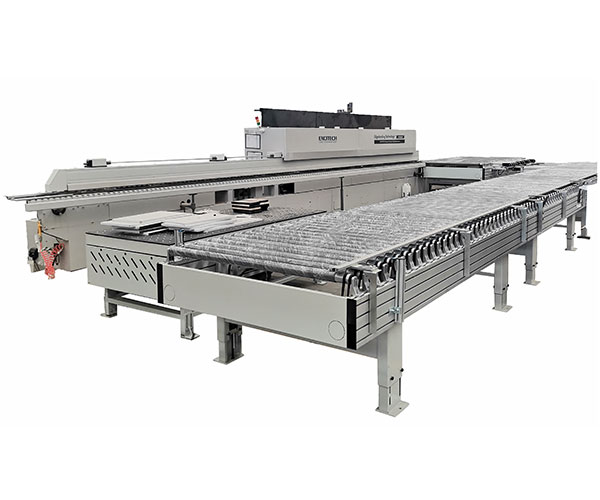

এজব্যান্ডিং মেশিনের জন্য রোলার-টাইপ রিটার্নিং কনভেয়র লাইন

1. পণ্য পরিচিতি

এজব্যান্ডিং মেশিনের জন্য রোলার-টাইপ রিটার্নিং কনভেয়র লাইনের একটি উচ্চ ডিগ্রী অটোমেশন রয়েছে; PLC প্রোগ্রামিং সহজ অপারেশন, মেশিন নির্ভরযোগ্যতা এবং ভাল কর্মক্ষমতা সঙ্গে. প্রথমে কর্মী ম্যানুয়ালি ওয়ার্কপিসটিকে পাশে ফিড করে, সিল করা ওয়ার্কপিসটি স্বয়ংক্রিয়ভাবে রিটার্নিংয়ের জন্য এজ ব্যান্ডিং মেশিনের জন্য রোলার-টাইপ রিটার্নিং কনভেয়র লাইন দ্বারা গ্রহণ করা হবে এবং তারপরে ম্যানুয়ালি আবার এজ ব্যান্ডিংয়ের জন্য অন্য দিকগুলিকে রূপান্তরিত করবে, যাতে বুঝতে পারে বুদ্ধিমান রিটার্নিং এজ ব্যান্ডিংয়ের ফাংশন।

2. পণ্যের প্যারামিটার (স্পেসিফিকেশন)

মডেল	FQ-UX22
ওয়ার্কপিস পরিসীমা	300*300-1200*2400mm
ওয়ার্কপিস বেধ	10 ~ 60 মিমি
সর্বোচ্চ লোডিং ওজন	100 কেজি
কাজের গতি	12~28M/মিনিট
মোট পাওয়ার সাপ্লাই	7.5KW

প্রথম অংশঃ মেশিন হেড-১

বাহ্যিক মাত্রা	L3500*W2330mm(1815)*H900±50mm
বেলন দৈর্ঘ্য	1700 মিমি এবং 1400 মিমি
প্রধান রশ্মি	240*50 অ্যালুমিনিয়াম প্রোফাইল
বেলন দিয়া	রাবার আচ্ছাদিত সঙ্গে 56 মিমি
রাবার বেধ	3 মিমি
রোলারের মধ্যে দূরত্ব	120 মিমি

পার্ট দুই: মেশিন হেড-২

বাহ্যিক মাত্রা	L3000*W2660mm (1615)*H900±50mm
বেলন দৈর্ঘ্য	1500 মিমি
প্রধান রশ্মি	240*50 অ্যালুমিনিয়াম প্রোফাইল
বেলন দিয়া	রাবার আচ্ছাদিত সঙ্গে 56 মিমি
রাবার বেধ	3 মিমি
রোলারের মধ্যে দূরত্ব	120 মিমি
প্যানেল ধরে রাখতে বেকেলাইট প্লেটের সাথে যোগ করুন

পার্ট তিন: চালিত রোলার পরিবাহক

বাহ্যিক মাত্রা	L6900*W1415mm *H900±50mm
প্রধান রশ্মি	240*50 অ্যালুমিনিয়াম প্রোফাইল
বেলন দিয়া	রাবার আচ্ছাদিত সঙ্গে 56 মিমি
বেলন দৈর্ঘ্য	1300 মিমি
রাবার বেধ	3 মিমি
রোলারের মধ্যে দূরত্ব	120 মিমি

পার্ট চার: বায়ুসংক্রান্ত বল-ভাসমান টেবিল

মোট মাত্রা	L2500*W1200*H800~900mm
টেবিল-বোর্ডের উপাদান	8# বেকেলাইট প্লেট সহ ইউ-স্টিল
প্রধান ফ্রেম	60*40*3mm আয়তক্ষেত্রাকার টিউব
পাওয়ার সাপ্লাই	1.5 কিলোওয়াট
উত্তোলন ফাংশন সহ, উত্তোলনের পরিসীমা প্রায় 100 মিমি

অংশ পাঁচ: বায়ুসংক্রান্ত বল-ভাসমান টেবিল

মোট মাত্রা	L1800*W600*H900±50mm
টেবিল-বোর্ডের উপাদান	8# বেকেলাইট প্লেট সহ ইউ-স্টিল
বায়ু হাপর	1.5 কিলোওয়াট, ব্র্যান্ড
পা	60*40*3mm আয়তক্ষেত্রাকার টিউব
প্রধান ফ্রেম	40*60 ইস্পাত

1. স্থিতিশীল কনভেয়িং, উপকরণ এবং কনভিয়িং এর মধ্যে কোন আপেক্ষিক নড়াচড়া নয়, কনভেয়িং বস্তুর ক্ষতি কমাতে পারে;
2. সরল গঠন, বজায় রাখা সহজ; কম শক্তি খরচ এবং কম খরচ.
3. শুধুমাত্র অপারেশন প্রতিরোধের ছোট নয়, কিন্তু workpiece পরিধান ছোট, তাই উত্পাদনশীলতা উচ্চ, যা উত্পাদন খরচ কমাতে সাহায্য করতে পারে.
